  montage d'un allume cigare

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
shinji99
Maitre
Maitre
avatar

Masculin Nombre de messages : 750
Age : 32
Localisation : dans la vosges profonde
Date d'inscription : 20/06/2008

MessageSujet: montage d'un allume cigare   Sam 2 Aoû 2008 - 22:15

bonjour,je vien d'acheter un allume cigare pour moto et je voudrai le mettre dans le vide poche ... qu'en penser vous ou aver vous une meilleur idee, son but est d'alimenter un gps ..
apres vos reponses je ferais un tuto sur le montage..
Revenir en haut Aller en bas
sguellet
Maitre
Maitre
avatar

Masculin Nombre de messages : 1814
Age : 40
Localisation : Belgique Bruxelles
Date d'inscription : 23/04/2008

MessageSujet: Re: montage d'un allume cigare   Sam 2 Aoû 2008 - 22:24

Et tu compte supprimer la trappe du vide poche???
En même temps je vois pas vraiment ou tu pourrais le mettre autrement... scratch
Revenir en haut Aller en bas
shinji99
Maitre
Maitre
avatar

Masculin Nombre de messages : 750
Age : 32
Localisation : dans la vosges profonde
Date d'inscription : 20/06/2008

MessageSujet: Re: montage d'un allume cigare   Dim 3 Aoû 2008 - 3:35

non pas la supprimé la mettre dedans ...et faire un passage pour les fils...
Revenir en haut Aller en bas
jlc49
Proprio
Proprio
avatar

Masculin Nombre de messages : 3302
Age : 54
Localisation : Maine et Loire 49
Date d'inscription : 08/08/2007

MessageSujet: Re: montage d'un allume cigare   Dim 3 Aoû 2008 - 17:46

Evite de le monter vertical dans le fond du vide poche car celui-ci n'ai pas toujours bien étanche.
Si non l'idée est pas mal, au moins c'est discret

_________________
Plus qu'une passion ... un état d'esprit. Et tu en fait partie Invité !
Revenir en haut Aller en bas
http://www.suzuki-rf.fr
Risoul
Retraitée
Retraitée
avatar

Féminin Nombre de messages : 1626
Age : 39
Localisation : Sommières (30)
Date d'inscription : 29/08/2006

MessageSujet: Re: montage d'un allume cigare   Dim 3 Aoû 2008 - 18:48

Est ce que tu aurais une photo de cet allume cigare?Suivant son aspect, peut être que d'autres idées nous viendront.

_________________
Découvrir, se découvrir et se faire plaisir
Revenir en haut Aller en bas
http://suzuki-rf.discutforum.com
shinji99
Maitre
Maitre
avatar

Masculin Nombre de messages : 750
Age : 32
Localisation : dans la vosges profonde
Date d'inscription : 20/06/2008

MessageSujet: Re: montage d'un allume cigare   Dim 3 Aoû 2008 - 22:50

voila maintenant c'est chose faite c'est pour le 15 Aout alors pour les idees faut faire vite le but est de mettre le gps dans une saccoche de reservoir ...



Revenir en haut Aller en bas
babibel
Maitre
Maitre
avatar

Masculin Nombre de messages : 4075
Age : 35
Localisation : Sezanne(51)LE pays du champagne!
Date d'inscription : 22/04/2007

MessageSujet: Re: montage d'un allume cigare   Lun 4 Aoû 2008 - 23:23

j'ai pensé a la même idée que toi mais avec un allume cigare de voiture (entièrement protégé de l'humidité biensûr) dans le vide poche.
je m'y attele demain et vous fait les photos qui vont bien. ça doit pas prendre 107 ans...
Revenir en haut Aller en bas
http://www.forumpassat.fr
shinji99
Maitre
Maitre
avatar

Masculin Nombre de messages : 750
Age : 32
Localisation : dans la vosges profonde
Date d'inscription : 20/06/2008

MessageSujet: Re: montage d'un allume cigare   Mar 5 Aoû 2008 - 11:25

C'est net 1 trous 3 serreflex et 2 vis ... et fini...
mon pb c'est ma trappe qui est ... inexistante alors j'ai un peu peur de l'humidité ...
Sinon si tu fais le tuto ca m'évite de le faire .... lol
Revenir en haut Aller en bas
babibel
Maitre
Maitre
avatar

Masculin Nombre de messages : 4075
Age : 35
Localisation : Sezanne(51)LE pays du champagne!
Date d'inscription : 22/04/2007

MessageSujet: Re: montage d'un allume cigare   Mar 5 Aoû 2008 - 23:02

bon alors voici.
tout d'abord, il faut un allume cigare. j'ai trouvé mon bonheur dans ma grange. la dedans...

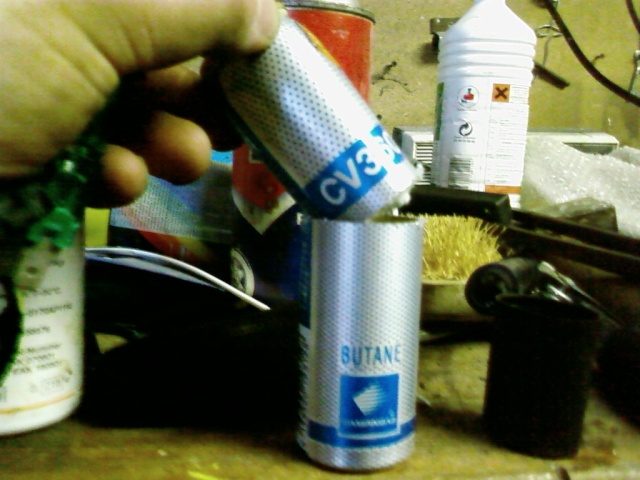

puis j'ai dépouillé l'allume cigare. en même temps, il me fallait un récipient pas trop grand, qui ne rouille pas,où le corps de l'allume cigare rentre pile poil. alors j'ai découpé ça :

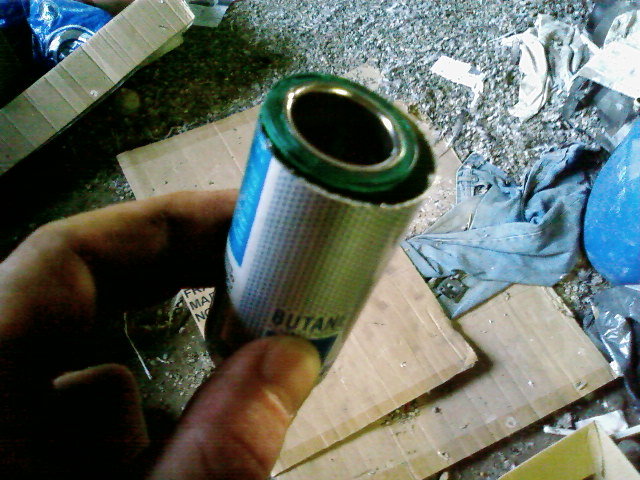

affraid elle était vide, je l'ai préalablement percée et scié avec une scie a main. autre chose peut bien sûr faire l'affaire mais j'ai trouvé que ça, puis c'est de l'alu donc c'est ok.

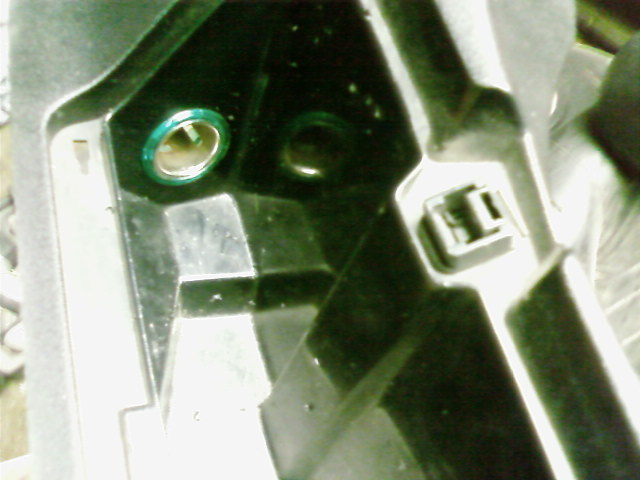

ensuite, j'ai percé la boite a gant pile poil a la bonne taille et y ai inséré l'allume cigare...



suite juste après...


Dernière édition par babibel le Mar 5 Aoû 2008 - 23:40, édité 1 fois
Revenir en haut Aller en bas
http://www.forumpassat.fr
breezer92
Au taquet
Au taquet
avatar

Masculin Nombre de messages : 515
Age : 35
Localisation : Evreux (27)
Date d'inscription : 23/04/2007

MessageSujet: Re: montage d'un allume cigare   Mar 5 Aoû 2008 - 23:05

Beau boulot, comme d'hab !
Revenir en haut Aller en bas
babibel
Maitre
Maitre
avatar

Masculin Nombre de messages : 4075
Age : 35
Localisation : Sezanne(51)LE pays du champagne!
Date d'inscription : 22/04/2007

MessageSujet: Re: montage d'un allume cigare   Mar 5 Aoû 2008 - 23:11

au cul, je lui ai collé le couvercle en y faisant passer les fils en son milieu.
j'ai bien tout collé et isolé de l'humidité. pas la moindre molécule d'h2O ne pourra désormais y pénétrer.



puis pour que ça fasse moins cradingue, un coup de noir mat...



reste plus qu'a placer les cables dans une jolie gaine, mettre un fusible sur le + (7.5 A). brancher le fil bleu de la lumière sur le + de la veilleuse, ou de l'éclairage du compteur ou du commodo, le + sur le + après contact du neiman et la masse ou bon me semblera...


voilou!
Revenir en haut Aller en bas
http://www.forumpassat.fr
babibel
Maitre
Maitre
avatar

Masculin Nombre de messages : 4075
Age : 35
Localisation : Sezanne(51)LE pays du champagne!
Date d'inscription : 22/04/2007

MessageSujet: Re: montage d'un allume cigare   Mar 5 Aoû 2008 - 23:12

breezer92 a écrit:
Beau boulot, comme d'hab !

mirciii! Japonais
Revenir en haut Aller en bas
http://www.forumpassat.fr
frantomas
j'vais tous les pourrir!
j'vais tous les pourrir!
avatar

Masculin Nombre de messages : 443
Age : 44
Localisation : varennes sur seine
Date d'inscription : 21/03/2008

MessageSujet: Re: montage d'un allume cigare   Mar 5 Aoû 2008 - 23:15

Waouh!!!

Tu vas faire des heureux avec ton tuto', babibel, c'est clair!
Moi le premier!
Yeehaa
Merki pour nous tous!
Revenir en haut Aller en bas
http://www.zicmeup.com/player-938-979-1166-0.html
shinji99
Maitre
Maitre
avatar

Masculin Nombre de messages : 750
Age : 32
Localisation : dans la vosges profonde
Date d'inscription : 20/06/2008

MessageSujet: Re: montage d'un allume cigare   Mar 5 Aoû 2008 - 23:43

bravo babibel tuto et boulo nikel ...Wink
Revenir en haut Aller en bas
titeuf29
Maitre
Maitre
avatar

Masculin Nombre de messages : 969
Age : 34
Localisation : landerneau (29)
Date d'inscription : 20/05/2008

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 9:51

ah tiens moi j'avais deja fait ca aussi pour mon gps, ca aidera a trouver ma route pour le rassemblement
Revenir en haut Aller en bas
sansvisage
ZigouillatoR.
ZigouillatoR.
avatar

Masculin Nombre de messages : 1505
Age : 39
Localisation : dans la jungle, terrible jungle...
Date d'inscription : 03/09/2006

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 11:35

super tutois je vois pas bien l'a comme dhab...mais je vois pas bien l alimentation?
Revenir en haut Aller en bas
http://normandie.connection.free.fr
shinji99
Maitre
Maitre
avatar

Masculin Nombre de messages : 750
Age : 32
Localisation : dans la vosges profonde
Date d'inscription : 20/06/2008

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 11:49

alimentation branché sur la batterie avec un fusible si je ne m'abuse. Je me trompe bab ...?
Le passage s'effectue sous le reservoir le ong du cadre mais attention à bien isolé les fils ...
Revenir en haut Aller en bas
sansvisage
ZigouillatoR.
ZigouillatoR.
avatar

Masculin Nombre de messages : 1505
Age : 39
Localisation : dans la jungle, terrible jungle...
Date d'inscription : 03/09/2006

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 15:24

desole jai un clavier dyslexique.
donc c'est super tuto comme d'hab avec babibel, mais je ne vois pas bien l'alimentation?
et merci à shinji pour la reponse.
Revenir en haut Aller en bas
http://normandie.connection.free.fr
shinji99
Maitre
Maitre
avatar

Masculin Nombre de messages : 750
Age : 32
Localisation : dans la vosges profonde
Date d'inscription : 20/06/2008

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 15:46

à ton service... je post le complément de ce tuto dès que je recupère un vide poche ... je posterais le cablâge à moins que babibel le fasse ce soir...?
Revenir en haut Aller en bas
babibel
Maitre
Maitre
avatar

Masculin Nombre de messages : 4075
Age : 35
Localisation : Sezanne(51)LE pays du champagne!
Date d'inscription : 22/04/2007

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 16:36

je m'en occupe en effet ce soir Wink mais tu peux completer, après tout c'est toi qui a ouvert ce sujet! Very Happy
Revenir en haut Aller en bas
http://www.forumpassat.fr
marm.s
j'vais tous les pourrir!
j'vais tous les pourrir!
avatar

Masculin Nombre de messages : 447
Age : 53
Localisation : grieges limite 01 et 71
Date d'inscription : 26/01/2008

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 22:17

drunken drunken drunken Fleur
Revenir en haut Aller en bas
babibel
Maitre
Maitre
avatar

Masculin Nombre de messages : 4075
Age : 35
Localisation : Sezanne(51)LE pays du champagne!
Date d'inscription : 22/04/2007

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 23:14

bon comme je vois que ça vous motive, voici le 2ème et dernier épisode.

Tout d'abord, le truc dont fallait penser, c'est d'installer une prise 3 fiches pour faciliter le cas échéant le démontage du cache/boite à gant... alors dans mon bel Express a vocation de source de pièces diverses, j'ai choppé ça :



je l'ai installé, soudé les fils, isolé et collé la prise contre la boite à gant.



j'ai ensuite connecté les 3 fils sur mon faisceau d'origine.

* le + (préalablement munis du fusible) repiqué sur le + après contact en sortie de neiman (gros fil orange dans la gaine noire qui part du neiman)

* la masse repiquée sur la masse générale qui part du commodo de gauche au compteur (gros fil noir strié blanc dans la gaine noire qui part du commodo)

* le + eclairage qui se faufile dans la gaine de la masse pour déboucher derrière le compteur et venir se piquer sur l'alimentation éclairage de ce dernier (fil gris facilement repérable qui part du commodo de phare)




j'ai biensûr isolé ensuite...

bon alors une fois tout ça fait: test, on met le contact, les veilleuses, et ça marche! Fier



ensuite direction la voiture (celle qui roule hein, pas la banque de pièces!) et je prend le gps pour voir si l'allume cigare remplit bien son rôle...



... la photo parle d'elle même Very Happy

voilà! alors si ça vous motive... à vous de jouer! Wink
Revenir en haut Aller en bas
http://www.forumpassat.fr
frantomas
j'vais tous les pourrir!
j'vais tous les pourrir!
avatar

Masculin Nombre de messages : 443
Age : 44
Localisation : varennes sur seine
Date d'inscription : 21/03/2008

MessageSujet: Re: montage d'un allume cigare   Mer 6 Aoû 2008 - 23:31

Super boulot, Babibel!
ca parait tellement simple
en plus tu pousses même jusqu'à l'éclairage de ta prise dès allumage des feux sur la bécane : le petit + made in babibel!


attention à surveiller la chauffe éventuelle sur la boite à gants
sans jouer les oiseaux de mauvais augure, une ampoule montée d'origine sur ma caisse, dans la boite a gants, m'a pourri celle ci.
heureusement, c'était sous garantie.
la chaleur avait "blanchi" et fragilisé le plastique.
Revenir en haut Aller en bas
http://www.zicmeup.com/player-938-979-1166-0.html
shinji99
Maitre
Maitre
avatar

Masculin Nombre de messages : 750
Age : 32
Localisation : dans la vosges profonde
Date d'inscription : 20/06/2008

MessageSujet: Re: montage d'un allume cigare   Jeu 7 Aoû 2008 - 0:34

beau travail..
rien de plus à ajouter....Wink
Revenir en haut Aller en bas
valber62
Dans la zone de couple
Dans la zone de couple
avatar

Masculin Nombre de messages : 214
Age : 43
Localisation : ST OMER (62)
Date d'inscription : 27/10/2007

MessageSujet: Re: montage d'un allume cigare   Jeu 7 Aoû 2008 - 9:07

C'est beau quand c'est bien fait. Shocked

beau boulot bab
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: montage d'un allume cigare

Revenir en haut Aller en bas

montage d'un allume cigare
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» tuto montage allume cigare (ici transalp et deauville)
» Démontage Allume cigare ?
» Démontage allume-cigare
» Montage d'une prise allume cigare pour chargeur
» montage d'une prise allume cigare sans faire de trou..

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Suzuki RF :: La mécanique et l'entretien d'une RF :: Tutoriaux, Manuels, sites de mécanique et Revues techniques-
Sauter vers:
